东京精电TSC 空心电抗器TR-AG1321 tokyo-seiden.co空心电抗器◆概要 本产品　为绕组无铁芯结构，用于高频电抗器等。　◆特点　　由于铁芯没有磁饱和，即使超过额定电流，电感值也不会变化。　　另外，频率特性良好。当高频铁损成为问题时使用。　　产生漏磁通量，可能会加热附近的金属。　　因此，请与周围的金属保持一定距离。　　由于空气的导磁率低，所以　　尺寸比具有相同电感量的铁芯电抗大。


东京精电TSC 空心电抗器TR-AG1321 tokyo-seiden.co

空心电抗器

◆概要 本产品
　为绕组无铁芯结构，用于高频电抗器等。

　

◆特点
　　由于铁芯没有磁饱和，即使超过额定电流，电感值也不会变化。
　　另外，频率特性良好。当高频铁损成为问题时使用。
　　产生漏磁通量，可能会加热附近的金属。
　　因此，请与周围的金属保持一定距离。
　　由于空气的导磁率低，所以
　　尺寸比具有相同电感量的铁芯电抗大。

　　我们根据客户要求制造各种形状。
　　以下是我们迄今为止制作的示例。

　◆用途
　　用于测试线路阻抗、开关开/关测试、激光焊接机等。

1、空芯线圈

　 仅线圈结构


2、立式空心电抗器

　 容易机械折叠的结构

规格
图号（结果）电感当前值频率
TR-AG13210.14 毫赫50A50-2.4kHz
TR-AG13220.23 毫赫


3、环形空心电抗器

　 具有抑制高度方向的环形线圈的结构环形　　　　　　　空心电抗器


环形
图号电感额定电流耐热等级频率铜线尺寸结构
TR-AG11730.011mH±10%50AF。20kHz座位2×11仅下绝缘板
TR-AG03020.060mH±10%50AB.50/60赫兹座位1.5×7仅下绝缘板
TR-AF04790.066mH±8%50AF。–座位2×5–
TR-AG10780.080mH±10%56AB.–座位2×7仅下绝缘板
TR-AG10960.087mH±10%15AB.–座位0.7×7仅下绝缘板
TR-AG13330.100mH±10%30AB.–座位1.2×6–
TR-AF05060.120mH±8%50AB.–座位1.5×7–
TR-AF04800.132mH±8%50AF。–座位2×5–
TR-AF04570.140mH±8%50AB.–座位1.5×7–
TR-AG02830.140mH±10%50AB.50/60赫兹座位1.5×7仅下绝缘板
TR-AG02160.200mH±10%50AB.50/60赫兹座位1.5×7仅下绝缘板
TR-AF05050.210mH±8%30AB.–座位1.2×6–
TR-AF04560.213mH±8%50AB.–座位1.5×7–
TR-AF04770.230mH±8%40AB.–座位1.6×6–
TR-AF04810.262mH±8%50AF。–座位2×5–

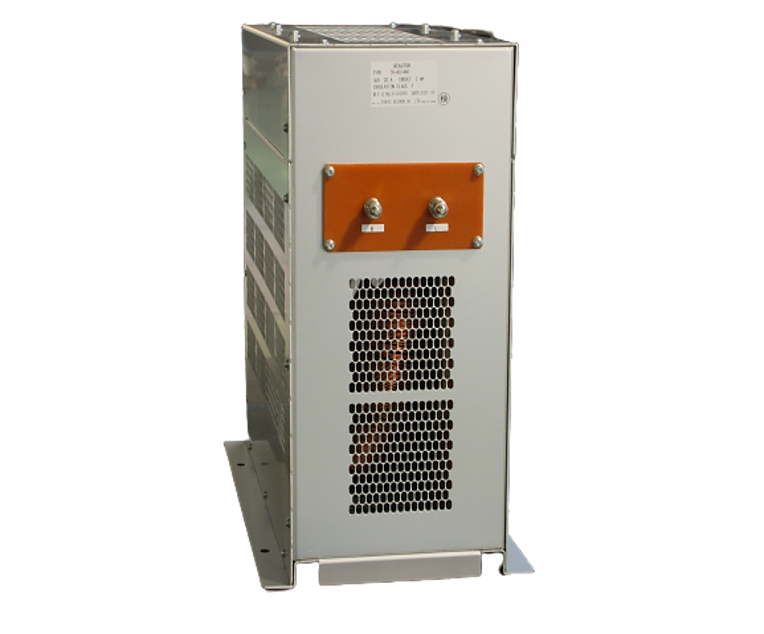

4.空心电抗器

　 铝制外壳中的内置结构

外壳类型（铝壳）
图号（结果）电感额定电流频率耐热等级耐压大量的
TR-AG14402mH±20%20A50赫兹F。AC4.0kV/min13公斤
TR-AG1441500μH±20%50A

外形尺寸
　　　　TR-AG1440
　　　　W450×H400×D220 (mm)

　　　外形尺寸
　　　　TR-AG1441
　　　　W470×H420×D220 (mm)
