TSUBAKI椿本同步带轮PT30P14M40AF

更多详情咨询：13024103468 刘经理

基本型号:P14M40AF

单击放大

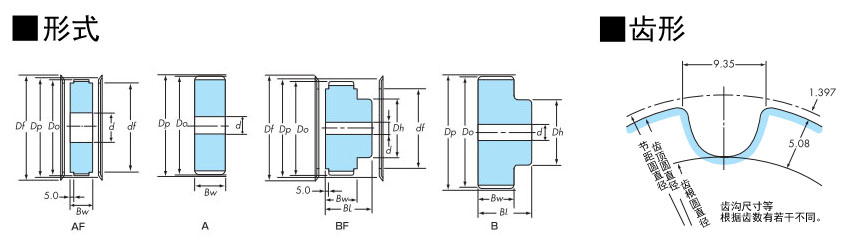

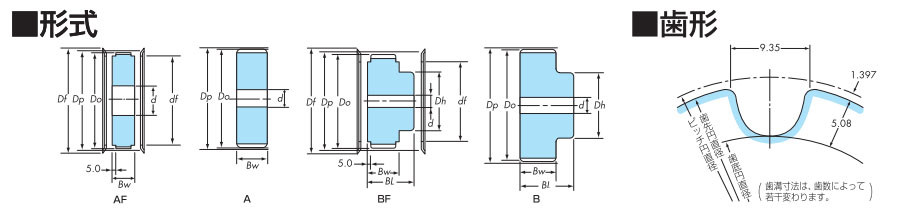

PDF 外形图

请参照下表

DXF图形和3D CAD数据

请参照下表

产品目录、使用说明书

型号表示例

PT	30	P14M	40	AF
\| 滑轮	\| 滑轮齿数	\| 种类 (间距)	\| 使用皮带宽度 mm	\| 滑轮形式 (形状)

材质

滑轮本体	机械结构碳钢

主要尺寸、价格、交货期

型号	齿数	节距圆直径 DP mm	齿顶圆圈直径做 mm	Bw mm	最小轴孔直径 mm	最大轴孔直径 mm	BL mm	轮毂直径 Dh mm	约质量 kg	惯性力矩 ×10^-4 kg・m ²	法兰外径/内径 Df/df mm	DXF图元 3DCAD数据 PDF图纸		价格	交货期	配孔
PT28P14M40AF	28	124.78	122.13	53	20	56	---	---	4.34	75.86979	136/102	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT28P14M40BF	28	124.78	122.13	53	20	56	73	90	5.29	85.96246	136/102	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT29P14M40AF	29	129.23	126.59	53	20	60	---	---	4.68	88.14094	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT29P14M40BF	29	129.23	126.59	53	20	60	73	95	5.75	100.67519	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT30P14M40AF	30	133.69	131.05	53	20	62	---	---	5.04	101.84272	145/111	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT30P14M40BF	30	133.69	131.05	53	20	62	73	100	6.23	117.23607	145/111	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT31P14M40AF	31	138.15	135.50	53	20	62	---	---	5.42	117.08223	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT31P14M40BF	31	138.15	135.50	53	20	62	73	105	6.73	135.79727	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT32P14M40AF	32	142.60	139.96	53	20	62	---	---	5.80	133.97043	154/120	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT32P14M40BF	32	142.60	139.96	53	20	62	73	110	7.25	156.51716	154/120	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT33P14M40AF	33	147.06	144.42	53	20	70	---	---	6.20	152.62215	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT33P14M40BF	33	147.06	144.42	53	20	70	73	120	7.93	184.56337	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT34P14M40AF	34	151.52	148.87	53	20	70	---	---	6.61	173.15609	163/129	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT34P14M40BF	34	151.52	148.87	53	20	70	73	120	8.34	205.09731	163/129	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT35P14M40AF	35	155.97	153.33	53	20	70	---	---	7.04	195.69480	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT35P14M40BF	35	155.97	153.33	53	20	70	73	120	8.77	227.63602	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT36P14M40AF	36	160.43	157.78	53	20	70	---	---	7.47	220.36471	171/137	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT36P14M40BF	36	160.43	157.78	53	20	70	73	120	9.20	252.30593	171/137	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT37P14M40AF	37	164.88	162.24	53	20	75	---	---	7.92	247.29612	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT37P14M40BF	37	164.88	162.24	53	20	75	73	130	9.96	291.29836	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT38P14M40AF	38	169.34	166.70	53	20	75	---	---	8.39	276.62318	181/146	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT38P14M40BF	38	169.34	166.70	53	20	75	73	135	10.59	327.79893	181/146	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT39P14M40AF	39	173.80	171.15	53	20	80	---	---	8.86	308.48393	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT39P14M40BF	39	173.80	171.15	53	20	80	73	135	11.07	359.65967	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT40P14M40AF	40	178.25	175.61	53	20	80	---	---	9.35	343.02024	190/155	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT40P14M40BF	40	178.25	175.61	53	20	80	73	135	11.55	394.19598	190/155	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT41P14M40AF	41	182.71	180.02	53	20	80	---	---	9.85	380.37787	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT41P14M40BF	41	182.71	180.02	53	20	80	73	135	12.06	431.55362	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT42P14M40AF	42	187.17	184.47	53	20	80	---	---	10.37	420.70646	198/164	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT42P14M40BF	42	187.17	184.47	53	20	80	73	135	12.57	471.88221	198/164	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT43P14M40AF	43	191.62	188.93	53	20	85	---	---	10.90	464.15949	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT43P14M40BF	43	191.62	188.93	53	20	85	73	145	13.45	532.27461	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT44P14M40AF	44	196.08	193.38	53	20	85	---	---	11.44	510.89431	207/173	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT44P14M40BF	44	196.08	193.38	53	20	85	78	155	15.09	622.07729	207/173	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT45P14M40A	45	200.54	197.84	53	20	85	---	---	11.99	561.07215	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT45P14M40B	45	200.54	197.84	53	20	85	78	155	15.64	672.25513	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT46P14M40AF	46	204.99	202.30	53	20	90	---	---	11.99	561.07215	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT46P14M40BF	46	204.99	202.30	53	20	90	78	160	15.88	687.31394	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT47P14M40AF	47	209.45	206.75	53	20	90	---	---	11.99	561.07215	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT47P14M40BF	47	209.45	206.75	53	20	90	78	160	15.88	687.31394	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT48P14M40AF	48	213.90	211.21	53	20	90	---	---	13.73	733.93398	225/191	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT48P14M40BF	48	213.90	211.21	53	20	90	78	160	17.62	860.17576	225/191	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT49P14M40AF	49	218.36	215.67	53	20	90	---	---	14.34	799.57342	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT49P14M40BF	49	218.36	215.67	53	20	90	78	160	18.23	925.81520	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT50P14M40AF	50	222.82	220.12	53	20	90	---	---	14.96	869.51997	234/200	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT50P14M40BF	50	222.82	220.12	53	20	90	78	160	18.85	995.76175	234/200	DXF・3DCAD	PDF	请咨询	请咨询	图纸库
PT56P14M40A	56	249.55	246.81	53	30	90	---	---	18.79	1390.01105	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT56P14M40B	56	249.55	246.81	53	30	90	78	160	22.61	1516.14168	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT60P14M40A	60	267.38	264.64	53	30	90	---	---	21.71	1848.12676	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT60P14M40B	60	267.38	264.64	53	30	90	78	160	25.52	1974.25738	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT64P14M40A	64	285.21	282.46	53	30	90	---	---	24.83	2411.09328	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT64P14M40B	64	285.21	282.46	53	30	90	78	160	28.65	2537.22390	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT72P14M40A	72	320.86	318.06	53	35	90	---	---	31.60	3911.89393	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT72P14M40B	72	320.86	318.06	53	35	90	78	170	35.88	4072.55469	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT80P14M40A	80	356.51	353.71	53	35	100	---	---	39.31	6023.96817	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT80P14M40B	80	356.51	353.71	53	35	100	78	170	43.58	6184.62893	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT84P14M40A	84	374.33	371.54	53	35	110	---	---	43.47	7354.41694	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT84P14M40B	84	374.33	371.54	53	35	110	78	180	48.29	7556.41462	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT90P14M40A	90	401.07	398.28	53	40	120	---	---	49.99	9748.16930	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT90P14M40B	90	401.07	398.28	53	40	120	78	200	55.92	10055.99235	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT96P14M40A	96	427.81	425.01	53	40	150	---	---	57.09	12684.10976	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT96P14M40B	96	427.81	425.01	53	40	150	78	240	65.73	13322.89017	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT112P14M40A	112	499.11	496.32	53	40	150	---	---	78.31	23757.09782	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT112P14M40B	112	499.11	496.32	53	40	150	78	250	87.71	24509.26142	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT120P14M40A	120	534.76	531.97	53	40	180	---	---	90.17	31444.11406	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---
PT120P14M40B	120	534.76	531.97	53	40	180	78	300	103.81	33004.27903	---/---	DXF・3DCAD	PDF	请咨询	请咨询	---

笔记
1. 我们还可以生产除上表所列型号和材料以外的其他型号和材料（特殊产品），详情请联系我们。
2. 库存零件的预留孔为最小轴径 - 1mm。
3. 现货法兰以未组装状态包装。
