TSUBAKI椿本PX同步带P3M10-530
TSUBAKI椿本PX同步带P3M10-530TSUBAKI椿本PX同步带P3M10-530TSUBAKI椿本PX同步带P3M10-530更多详情咨询：13024103468 刘经理型号：P3M10-530单击放大PDF 外形图请参照下表DXF图形和3D CAD数据CADENASWEB2CAD站点型号表示例BG300P3M10-530｜橡胶同步带|腰带周长mm｜P：PX|种类 (间距)|腰带宽度m
TSUBAKI椿本PX同步带P3M10-530
TSUBAKI椿本PX同步带P3M10-530
TSUBAKI椿本PX同步带P3M10-530
更多详情咨询：13024103468 刘经理
型号：P3M10-530
单击放大

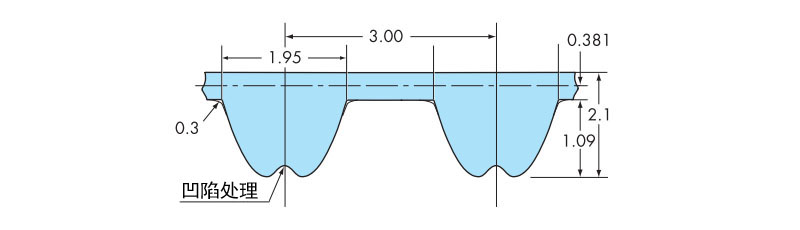

PDF 外形图
请参照下表
DXF图形和3D CAD数据
型号表示例
| BG | 300 | P | 3M | 10 | -530 |
| ｜ 橡胶同步带 | | 腰带周长 mm | ｜ P：PX | | 种类 (间距) | | 腰带宽度 mm | ｜ 柔韧530规格 |
主要规格
| 皮带宽度 | 单位质量 g/ (mm宽×m长) | 安装张力N {kgf} | |
|---|---|---|---|
| 推荐值 | 最大值 | ||
| 10 | 2 | 36 {3.7} | 47 {4.8} |
| 材质 | 橡胶 | 氯丁橡胶 |
|---|---|---|
| 尼龙织布 (低发尘规格) | ||
| 导电心线 | 玻璃纤维 | |
| 环境条件 | 应用滑轮 | PX带轮P3M |
| 耐油、耐水性 | 无 (不可使用) | |
| 环境温度 | -15℃～80℃ | |
| RoHS法规 | 可对应 | |
| 导电性 | 无 |
皮带长度、标准价格、交货期
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG120P3M10-530 | 120 | 40 | 请咨询 | 请咨询 | |
| BG123P3M10-530 | 123 | 41 | 请咨询 | 请咨询 | |
| BG132P3M10-530 | 132 | 44 | 请咨询 | 请咨询 | |
| BG138P3M10-530 | 138 | 46 | 请咨询 | 请咨询 | |
| BG141P3M10-530 | 141 | 47 | 请咨询 | 请咨询 | |
| BG144P3M10-530 | 144 | 48 | 请咨询 | 请咨询 | |
| BG147P3M10-530 | 147 | 49 | 请咨询 | 请咨询 | |
| BG150P3M10-530 | 150 | 50 | 请咨询 | 请咨询 | |
| BG153P3M10-530 | 153 | 51 | 请咨询 | 请咨询 | |
| BG159P3M10-530 | 159 | 53 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG162P3M10-530 | 162 | 54 | 请咨询 | 请咨询 | |
| BG171P3M10-530 | 171 | 57 | 请咨询 | 请咨询 | |
| BG174P3M10-530 | 174 | 58 | 请咨询 | 请咨询 | |
| BG177P3M10-530 | 177 | 59 | 请咨询 | 请咨询 | |
| BG183P3M10-530 | 183 | 61 | 请咨询 | 请咨询 | |
| BG186P3M10-530 | 186 | 62 | 请咨询 | 请咨询 | |
| BG192P3M10-530 | 192 | 64 | 请咨询 | 请咨询 | |
| BG195P3M10-530 | 195 | 65 | 请咨询 | 请咨询 | |
| BG198P3M10-530 | 198 | 66 | 请咨询 | 请咨询 | |
| BG201P3M10-530 | 201 | 67 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG207P3M10-530 | 207 | 69 | 请咨询 | 请咨询 | |
| BG210P3M10-530 | 210 | 70 | 请咨询 | 请咨询 | |
| BG213P3M10-530 | 213 | 71 | 请咨询 | 请咨询 | |
| BG219P3M10-530 | 219 | 73 | 请咨询 | 请咨询 | |
| BG222P3M10-530 | 222 | 74 | 请咨询 | 请咨询 | |
| BG225P3M10-530 | 225 | 75 | 请咨询 | 请咨询 | |
| BG228P3M10-530 | 228 | 76 | 请咨询 | 请咨询 | |
| BG231P3M10-530 | 231 | 77 | 请咨询 | 请咨询 | |
| BG234P3M10-530 | 234 | 78 | 请咨询 | 请咨询 | |
| BG237P3M10-530 | 237 | 79 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG240P3M10-530 | 240 | 80 | 请咨询 | 请咨询 | |
| BG243P3M10-530 | 243 | 81 | 请咨询 | 请咨询 | |
| BG246P3M10-530 | 246 | 82 | 请咨询 | 请咨询 | |
| BG252P3M10-530 | 252 | 84 | 请咨询 | 请咨询 | |
| BG255P3M10-530 | 255 | 85 | 请咨询 | 请咨询 | |
| BG264P3M10-530 | 264 | 88 | 请咨询 | 请咨询 | |
| BG267P3M10-530 | 267 | 89 | 请咨询 | 请咨询 | |
| BG270P3M10-530 | 270 | 90 | 请咨询 | 请咨询 | |
| BG273P3M10-530 | 273 | 91 | 请咨询 | 请咨询 | |
| BG276P3M10-530 | 276 | 92 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG279P3M10-530 | 279 | 93 | 请咨询 | 请咨询 | |
| BG285P3M10-530 | 285 | 95 | 请咨询 | 请咨询 | |
| BG288P3M10-530 | 288 | 96 | 请咨询 | 请咨询 | |
| BG291P3M10-530 | 291 | 97 | 请咨询 | 请咨询 | |
| BG294P3M10-530 | 294 | 98 | 请咨询 | 请咨询 | |
| BG300P3M10-530 | 300 | 100 | 请咨询 | 请咨询 | |
| BG303P3M10-530 | 303 | 101 | 请咨询 | 请咨询 | |
| BG306P3M10-530 | 306 | 102 | 请咨询 | 请咨询 | |
| BG309P3M10-530 | 309 | 103 | 请咨询 | 请咨询 | |
| BG312P3M10-530 | 312 | 104 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG315P3M10-530 | 315 | 105 | 请咨询 | 请咨询 | |
| BG318P3M10-530 | 318 | 106 | 请咨询 | 请咨询 | |
| BG327P3M10-530 | 327 | 109 | 请咨询 | 请咨询 | |
| BG330P3M10-530 | 330 | 110 | 请咨询 | 请咨询 | |
| BG339P3M10-530 | 339 | 113 | 请咨询 | 请咨询 | |
| BG342P3M10-530 | 342 | 114 | 请咨询 | 请咨询 | |
| BG345P3M10-530 | 345 | 115 | 请咨询 | 请咨询 | |
| BG351P3M10-530 | 351 | 117 | 请咨询 | 请咨询 | |
| BG354P3M10-530 | 354 | 118 | 请咨询 | 请咨询 | |
| BG360P3M10-530 | 360 | 120 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG363P3M10-530 | 363 | 121 | 请咨询 | 请咨询 | |
| BG369P3M10-530 | 369 | 123 | 请咨询 | 请咨询 | |
| BG372P3M10-530 | 372 | 124 | 请咨询 | 请咨询 | |
| BG378P3M10-530 | 378 | 126 | 请咨询 | 请咨询 | |
| BG384P3M10-530 | 384 | 128 | 请咨询 | 请咨询 | |
| BG387P3M10-530 | 387 | 129 | 请咨询 | 请咨询 | |
| BG393P3M10-530 | 393 | 131 | 请咨询 | 请咨询 | |
| BG399P3M10-530 | 399 | 133 | 请咨询 | 请咨询 | |
| BG402P3M10-530 | 402 | 134 | 请咨询 | 请咨询 | |
| BG405P3M10-530 | 405 | 135 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG411P3M10-530 | 411 | 137 | 请咨询 | 请咨询 | |
| BG420P3M10-530 | 420 | 140 | 请咨询 | 请咨询 | |
| BG423P3M10-530 | 423 | 141 | 请咨询 | 请咨询 | |
| BG432P3M10-530 | 432 | 144 | 请咨询 | 请咨询 | |
| BG438P3M10-530 | 438 | 146 | 请咨询 | 请咨询 | |
| BG447P3M10-530 | 447 | 149 | 请咨询 | 请咨询 | |
| BG450P3M10-530 | 450 | 150 | 请咨询 | 请咨询 | |
| BG453P3M10-530 | 453 | 151 | 请咨询 | 请咨询 | |
| BG459P3M10-530 | 459 | 153 | 请咨询 | 请咨询 | |
| BG471P3M10-530 | 471 | 157 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG477P3M10-530 | 477 | 159 | 请咨询 | 请咨询 | |
| BG483P3M10-530 | 483 | 161 | 请咨询 | 请咨询 | |
| BG486P3M10-530 | 486 | 162 | 请咨询 | 请咨询 | |
| BG489P3M10-530 | 489 | 163 | 请咨询 | 请咨询 | |
| BG501P3M10-530 | 501 | 167 | 请咨询 | 请咨询 | |
| BG504P3M10-530 | 504 | 168 | 请咨询 | 请咨询 | |
| BG507P3M10-530 | 507 | 169 | 请咨询 | 请咨询 | |
| BG510P3M10-530 | 510 | 170 | 请咨询 | 请咨询 | |
| BG525P3M10-530 | 525 | 175 | 请咨询 | 请咨询 | |
| BG537P3M10-530 | 537 | 179 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG552P3M10-530 | 552 | 184 | 请咨询 | 请咨询 | |
| BG561P3M10-530 | 561 | 187 | 请咨询 | 请咨询 | |
| BG588P3M10-530 | 588 | 196 | 请咨询 | 请咨询 | |
| BG600P3M10-530 | 600 | 200 | 请咨询 | 请咨询 | |
| BG618P3M10-530 | 618 | 206 | 请咨询 | 请咨询 | |
| BG633P3M10-530 | 633 | 211 | 请咨询 | 请咨询 | |
| BG660P3M10-530 | 660 | 220 | 请咨询 | 请咨询 | |
| BG675P3M10-530 | 675 | 225 | 请咨询 | 请咨询 | |
| BG681P3M10-530 | 681 | 227 | 请咨询 | 请咨询 | |
| BG687P3M10-530 | 687 | 229 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG693P3M10-530 | 693 | 231 | 请咨询 | 请咨询 | |
| BG699P3M10-530 | 699 | 233 | 请咨询 | 请咨询 | |
| BG702P3M10-530 | 702 | 234 | 请咨询 | 请咨询 | |
| BG705P3M10-530 | 705 | 235 | 请咨询 | 请咨询 | |
| BG720P3M10-530 | 720 | 240 | 请咨询 | 请咨询 | |
| BG738P3M10-530 | 738 | 246 | 请咨询 | 请咨询 | |
| BG753P3M10-530 | 753 | 251 | 请咨询 | 请咨询 | |
| BG756P3M10-530 | 756 | 252 | 请咨询 | 请咨询 | |
| BG789P3M10-530 | 789 | 263 | 请咨询 | 请咨询 | |
| BG804P3M10-530 | 804 | 268 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG822P3M10-530 | 822 | 274 | 请咨询 | 请咨询 | |
| BG852P3M10-530 | 852 | 284 | 请咨询 | 请咨询 | |
| BG861P3M10-530 | 861 | 287 | 请咨询 | 请咨询 | |
| BG870P3M10-530 | 870 | 290 | 请咨询 | 请咨询 | |
| BG879P3M10-530 | 879 | 293 | 请咨询 | 请咨询 | |
| BG885P3M10-530 | 885 | 295 | 请咨询 | 请咨询 | |
| BG891P3M10-530 | 891 | 297 | 请咨询 | 请咨询 | |
| BG918P3M10-530 | 918 | 306 | 请咨询 | 请咨询 | |
| BG933P3M10-530 | 933 | 311 | 请咨询 | 请咨询 | |
| BG948P3M10-530 | 948 | 316 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG957P3M10-530 | 957 | 319 | 请咨询 | 请咨询 | |
| BG972P3M10-530 | 972 | 324 | 请咨询 | 请咨询 | |
| BG981P3M10-530 | 981 | 327 | 请咨询 | 请咨询 | |
| BG1005P3M10-530 | 1005 | 335 | 请咨询 | 请咨询 | |
| BG1023P3M10-530 | 1023 | 341 | 请咨询 | 请咨询 | |
| BG1041P3M10-530 | 1041 | 347 | 请咨询 | 请咨询 | |
| BG1050P3M10-530 | 1050 | 350 | 请咨询 | 请咨询 | |
| BG1059P3M10-530 | 1059 | 353 | 请咨询 | 请咨询 | |
| BG1080P3M10-530 | 1080 | 360 | 请咨询 | 请咨询 | |
| BG1110P3M10-530 | 1110 | 370 | 请咨询 | 请咨询 |
| 型号 | 周长mm | 齿数 | 价格 | 交货期 | PDF图纸 |
|---|---|---|---|---|---|
| BG1170P3M10-530 | 1170 | 390 | 请咨询 | 请咨询 | |
| BG1191P3M10-530 | 1191 | 397 | 请咨询 | 请咨询 | |
| BG1281P3M10-530 | 1281 | 427 | 请咨询 | 请咨询 | |
| BG1305P3M10-530 | 1305 | 435 | 请咨询 | 请咨询 | |
| BG1338P3M10-530 | 1338 | 446 | 请咨询 | 请咨询 | |
| BG1344P3M10-530 | 1344 | 448 | 请咨询 | 请咨询 | |
| BG1380P3M10-530 | 1380 | 460 | 请咨询 | 请咨询 | |
| BG1443P3M10-530 | 1443 | 481 | 请咨询 | 请咨询 | |
| BG1638P3M10-530 | 1638 | 546 | 请咨询 | 请咨询 | |
| BG1689P3M10-530 | 1689 | 563 | 请咨询 | 请咨询 |
