TSUBAKI椿本PX同步带HY规格UP14M100-HY

TSUBAKI椿本PX同步带HY规格UP14M100-HY

TSUBAKI椿本PX同步带HY规格UP14M100-HY

TSUBAKI椿本PX同步带HY规格UP14M100-HY

更多详情咨询：13024103468 刘经理

• 型号：UP14M100-HY

•
  单击放大

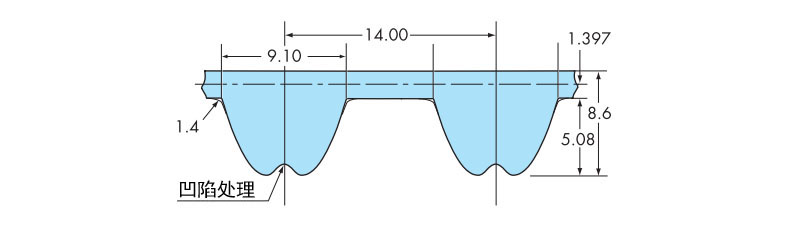

  PDF 外形图

  请参照下表




  DXF图形和3D CAD数据

  CADENASWEB2CAD站点

• 主要规格




  皮带宽度	单位质量 g/ (mm宽×m长)	安装张力N {kgf}
  		推荐值	最大值
  100	8.1	2754 {280.8}	3308 {337.3}

  材质	橡胶	高强度合成橡胶
  		耐磨尼龙织布
  	导电心线	碳纤维和高强度玻璃纤维的混合物
  环境条件	应用滑轮	PX带轮P14M不能使用。 这是一个专用滑轮。
  	耐油、耐水性	无 (不可使用)
  	环境温度	-15℃～80℃
  	RoHS法规	可对应
  	导电性	无

  皮带长度、标准价格、交货期




  ※是按订单生产的产品。批量销售品的批量请咨询本公司。

  *全部开启 全部关闭

  周长1120 ~ 1652

  型号	周长mm	齿数	价格	交货期	销售形式	PDF图纸
  BG1120UP14M100-HY	1120	80	请咨询	请咨询	批量销售	PDF
  BG1176UP14M100-HY	1176	84	请咨询	请咨询	批量销售	PDF
  BG1190UP14M100-HY	1190	85	请咨询	请咨询	批量销售	PDF
  BG1246UP14M100-HY	1246	89	请咨询	请咨询	批量销售	PDF
  BG1344UP14M100-HY	1344	96	请咨询	请咨询	批量销售	PDF
  BG1400UP14M100-HY	1400	100	请咨询	请咨询	批量销售	PDF
  BG1456UP14M100-HY	1456	104	请咨询	请咨询	批量销售	PDF
  BG1540UP14M100-HY	1540	110	请咨询	请咨询	批量销售	PDF
  BG1610UP14M100-HY	1610	115	请咨询	请咨询	批量销售	PDF
  BG1652UP14M100-HY	1652	118	请咨询	请咨询	批量销售	PDF

  周长1680 ~ 2240

  型号	周长mm	齿数	价格	交货期	销售形式	PDF图纸
  BG1680UP14M100-HY	1680	120	请咨询	请咨询	批量销售	PDF
  BG1736UP14M100-HY	1736	124	请咨询	请咨询	批量销售	PDF
  BG1778UP14M100-HY	1778	127	请咨询	请咨询	批量销售	PDF
  BG1806UP14M100-HY	1806	129	请咨询	请咨询	批量销售	PDF
  BG1890UP14M100-HY	1890	135	请咨询	请咨询	批量销售	PDF
  BG1960UP14M100-HY	1960	140	请咨询	请咨询	批量销售	PDF
  BG2002UP14M100-HY	2002	143	请咨询	请咨询	批量销售	PDF
  BG2100UP14M100-HY	2100	150	请咨询	请咨询	批量销售	PDF
  BG2198UP14M100-HY	2198	157	请咨询	请咨询	批量销售	PDF
  BG2240UP14M100-HY	2240	160	请咨询	请咨询	批量销售	PDF

  周长2310 ~ 3500

  型号	周长mm	齿数	价格	交货期	销售形式	PDF图纸
  BG2310UP14M100-HY	2310	165	请咨询	请咨询	批量销售	PDF
  BG2380UP14M100-HY	2380	170	请咨询	请咨询	批量销售	PDF
  BG2450UP14M100-HY	2450	175	请咨询	请咨询	批量销售	PDF
  BG2590UP14M100-HY	2590	185	请咨询	请咨询	批量销售	PDF
  BG2660UP14M100-HY	2660	190	请咨询	请咨询	批量销售	PDF
  BG2800UP14M100-HY	2800	200	请咨询	请咨询	批量销售	PDF
  BG2940UP14M100-HY	2940	210	请咨询	请咨询	批量销售	PDF
  BG3150UP14M100-HY	3150	225	请咨询	请咨询	批量销售	PDF
  BG3360UP14M100-HY	3360	240	请咨询	请咨询	批量销售	PDF
  BG3500UP14M100-HY	3500	250	请咨询	请咨询	批量销售	PDF

  周长3850 ~ 4508

  型号	周长mm	齿数	价格	交货期	销售形式	PDF图纸
  BG3850UP14M100-HY	3850	275	请咨询	请咨询	批量销售	PDF
  BG4004UP14M100-HY	4004	286	请咨询	请咨询	批量销售	PDF
  BG4382UP14M100-HY	4382	313	请咨询	请咨询	批量销售	PDF
  BG4508UP14M100-HY	4508	322	请咨询	请咨询	批量销售	PDF
